CLT в сейсмоопасных зонах: как технология обеспечивает устойчивость к землетрясениям

Сейсмостойкость CLT подтверждена не теорией, а серией полномасштабных испытаний. На вибростендах здания из CLT выдерживают моделирование сильных землетрясений с минимальными повреждениями конструкции. Это делает технологию одной из перспективных для сейсмоопасных регионов — при условии правильного расчета узлов и соединений.

Землетрясение — это передача энергии через грунт в конструкцию здания. Чем тяжелее и жестче конструкция, тем больше инерционных сил она накапливает при сейсмическом ударе.

Сейсмостойкость CLT складывается из трех физических факторов, которые работают одновременно:

• Малый вес. CLT-панели весят в 4–5 раз меньше железобетонных конструкций при сопоставимой несущей способности. Меньший вес — меньшие инерционные нагрузки при тех же ускорениях грунта. Бетон и кирпич буквально работают против себя: их масса становится источником разрушения.

• Перекрестная структура. Каждый слой ламелей CLT ориентирован перпендикулярно соседнему. Монолитная бетонная плита накапливает энергию до трещины; CLT-панель под той же нагрузкой упруго деформируется и возвращается в исходное положение.

• Контролируемая пластичность соединений. Металлические крепежные элементы (анкеры, уголки, резьбовые стержни) при землетрясении первыми принимают нагрузку и обеспечивают пластическую деформацию без разрушения основных конструктивных элементов. Здание получает повреждения в заранее определенных, легко ремонтируемых узлах — но не рушится.

Лабораторные данные по сейсмическому поведению CLT накапливались с начала 2000-х. Сегодня их достаточно для уверенных расчетных прогнозов.

SOFIE Project (Италия — Япония, 2006–2007). Семиэтажное CLT-здание испытывалось на сейсмическом столе в лаборатории Мие. В серии из 14 испытаний — включая воспроизведение записи кобского землетрясения 1995 года (магнитуда 6,9) при ускорении 1,2g — здание не получило структурных повреждений. 1,2g — это значительно выше расчетных параметров большинства сейсмоопасных зон в мире.

USDA Forest Products Laboratory (США). Американские испытания подтвердили, что CLT-системы с правильно запроектированными соединениями выдерживают требования сейсмических зон D и E по классификации IBC — наиболее суровых в американской иерархии. Именно туда входят Калифорния, Аляска и северо-западное побережье.

АО «НИЦ «Строительство» (Россия). По результатам комплекса испытаний установлено: многоэтажные CLT-здания обладают сейсмостойкостью 9 баллов по шкале MSK-64. Это максимальный уровень, применяемый при массовом строительстве. Большинство жилых районов Сочи, Владикавказа и Южно-Сахалинска рассчитываются на 7–8 баллов.

Сейсмостойкость не возникает сама по себе — она закладывается на стадии проектирования. Перечень ключевых решений, от которых зависит итоговое поведение здания:

• Симметрия плана. Несимметричные планировки создают крутящие моменты при боковом сейсмическом воздействии. Длинные вытянутые здания с концентрированными проемами требуют дополнительного анализа на кручение.

• Расположение ядер жесткости. Лестничные клетки и лифтовые шахты из CLT — несущие ядра, принимающие горизонтальные нагрузки. Их смещение к периметру увеличивает эксцентриситет и скручивающие нагрузки при землетрясении.

• Соединения как зоны пластичности. Японские и итальянские нормы прямо предписывают: соединения должны быть рассчитаны на пластическую деформацию, тогда как сами панели остаются в упругой зоне. Тип и геометрия метизов — не вопрос экономии, а вопрос конструктивной безопасности.

• Платформенная схема сборки (platform frame). Предпочтительна в сейсмоопасных зонах: каждое перекрытие является платформой для монтажа вышестоящих стен, что обеспечивает равномерное распределение горизонтальных нагрузок по высоте здания.

• Фундамент и заделка. Соединение CLT с фундаментом — наиболее нагруженный узел при землетрясении. Анкеровка нижних панелей рассчитывается с учетом знакопеременных нагрузок, включая возможный отрыв. Недостаточная заделка — самая частая причина повреждений даже в зданиях с хорошо запроектированными верхними конструкциями.

По карте сейсмического районирования (ОСР-2015) зоны с интенсивностью 7 баллов и выше занимают около 25% территории страны. Основные регионы:

• Северный Кавказ — Чечня, Дагестан, Северная Осетия, зоны 7–9 баллов;

• Сахалинская область — один из наиболее сейсмически активных регионов России, до 9 баллов;

• Камчатский край и Курильские острова — зона 9 баллов и выше;

• Байкальская рифтовая зона — Иркутская область, Бурятия, зоны 7–8 баллов;

• Республика Тыва и часть Якутии — зоны 7–8 баллов.

CLT для этих регионов — рациональный выбор. Малый вес конструкций снижает нагрузки на основание в условиях сложной геологии сейсмоактивных территорий. Скорость монтажа критична там, где логистика дорога и строительный сезон короткий. Строительство возможно при экстремально низких температурах — вплоть до −60 °С.

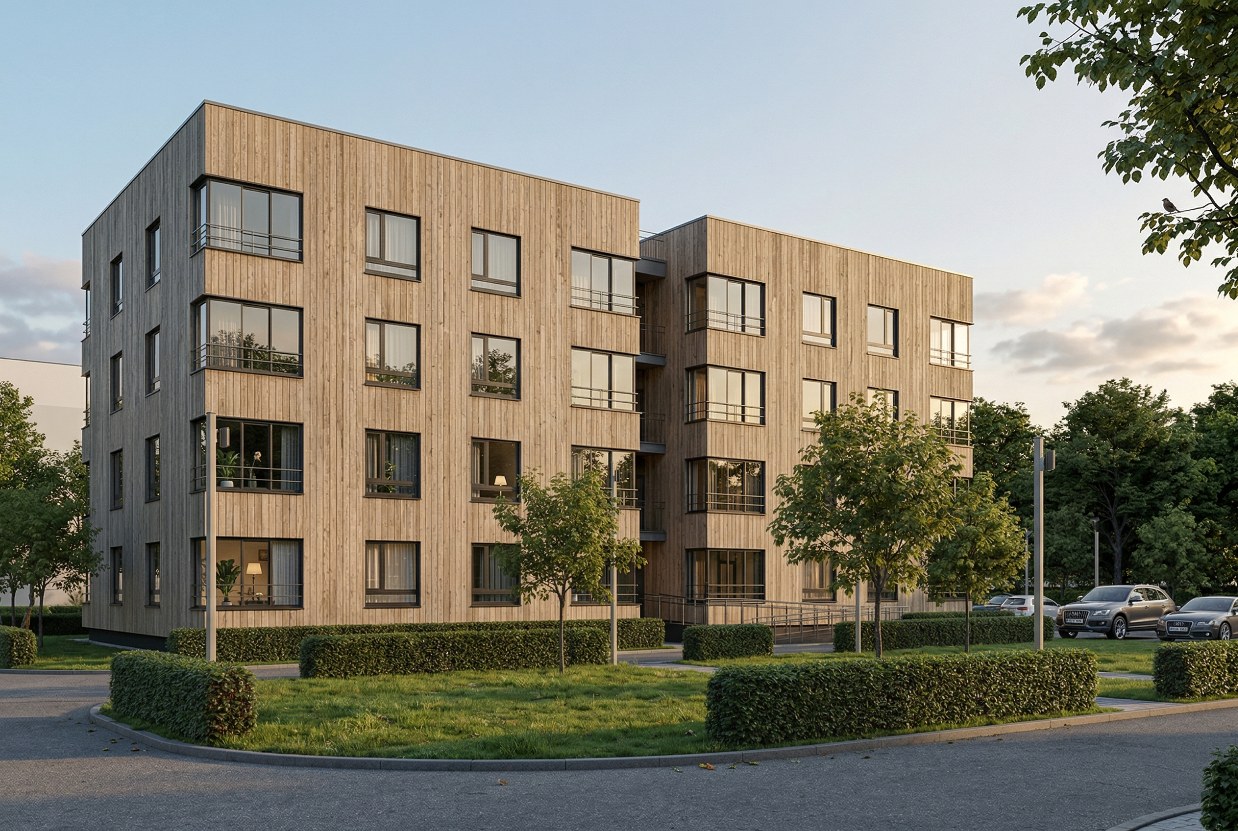

Жилой дом в Байкальске, реализованный CLT Development, — конкретный пример объекта в 7–8-балльной зоне, спроектированного с полным учетом сейсмических требований и прошедшего соответствующую экспертизу.

Даже при выборе правильного материала нарушения на уровне проектирования или монтажа сводят сейсмостойкость здания на нет. Наиболее распространенные:

• Недостаточная анкеровка стеновых панелей к фундаменту — экономия на метизах и закладных деталях, которая в буквальном смысле отрывает здание от основания при динамической нагрузке.

• Жесткие соединения там, где нормы предписывают упругие — замена сертифицированных соединительных элементов «аналогами», которые не обеспечивают расчетную пластичность.

• Нарушение симметрии несущего каркаса в угоду планировочным решениям без последующего перерасчета сейсмических нагрузок.

• Применение несертифицированных панелей с неизвестными прочностными характеристиками — расчет в таком случае теряет смысл.

• Отсутствие авторского надзора при монтаже — большинство ошибок выявляется именно на строительной площадке, а не в проекте.

Сейсмостойкость CLT-здания — результат работы цепочки: производитель панелей, проектировщик, монтажник. Слабое звено обнуляет преимущества технологии.

Проектировщик должен знать СП 14.13330 «Строительство в сейсмических районах» применительно к деревянным конструкциям, иметь опыт разработки расчетных обоснований по сейсмике для деревянных зданий. Панели должны иметь протоколы испытаний и паспорт качества с указанием прочностного класса. Монтаж требует авторского надзора: отклонения в расположении анкеров и соединительных пластин недопустимы.

Панели Сокольского ДОК производятся с системой контроля качества и прослеживаемостью каждой партии. Для сейсмоопасных регионов это принципиально: предсказуемость поведения конструкции при динамической нагрузке напрямую зависит от стабильности геометрии и качества склейки.

Землетрясения случаются внезапно. Выбор материала и качество проектирования определяют, что с домом произойдет в следующие 60 секунд после первого толчка. CLT — один из немногих материалов, для которых ответ задокументирован в лабораторных протоколах и подтвержден реальными катастрофами.
